FD-EVA高分子复合防水卷材
“佛达牌”EVA高分子复合防水卷材是由乙烯、醋酸乙烯两种单体通过共聚反应生成的高分子材料，其分子量一般在2-5万元之间，该卷材性能兼聚乙烯、醋酸乙烯的优点。通过调节乙烯、醋酸乙烯两种共聚单体的配比，可获得性能不同的聚合物，适应各种使用要求。该产品可制成浅色或彩色卷材（FS2），也可与沥青等共混制成黑色防水卷材（JS3）。在地下工程中，EVA防水卷材通常称为防水板。
性能特点
1、断裂拉伸强度高，常温下在14-16Mpa以上，是无胎体匀质片中拉伸强度最高的卷材。
2、扯断伸长率大，常温下可达500%-550%以上，是树脂类防水卷材最高的。
3、低温弯折性能极佳，在-35℃一下，仅次于三元乙丙橡胶防水卷材（-40℃）。
4、质的柔软，与基层贴敷性好，而且搭接缝和卷材固定部位可进行热风焊接，达到理想的施工效果。
5、卷材幅宽2.05m以上，一次铺贴面积大，接缝少，大大减少了防水层渗漏危险。
6、耐酸、碱、盐等介质腐蚀、耐霉菌，长期保持性能不变。
适用范围及规格
1、地铁工程、铁路、公路、隧道等受震动、结构变形大的防水防潮工程。
2、各类建筑地下室，地下停车场，人防工程等。
3、有保护层的建筑屋面，屋顶花园，蓄水屋面，倒置屋面轻钢屋面及重大的旧屋面修善等防水工程。
4、各种市政工程，垃圾掩埋场，污水处理场等耐腐防渗工程。
5、各类蓄水池、游泳池、堤坝防渗，粮食防水防潮等。
6、幅宽2.05m；厚度1.0mm、1.2mm、1.5mm、2.0mm；卷长20m以上。
施工要点
1、针对不同的施工要求可以灵活采用热风焊接法或胶粘剂法。
2、热焊接法施工工艺：基层清理-->特殊部位处理-->确定铺贴卷材基准线-->焊接防水卷材-->节点密封-->自检合格-->工作面移交。
3、胶粘剂法施工工艺：基层清理-->涂刷胶粘剂-->特殊部位处理-->确定铺贴卷材基准线-->粘贴防水卷材-->节点密封-->自检合格-->工作面移交
4、搭接：屋面工程满足GB50207-2002《屋面工程质量验收规范》要求，合成高分子防水卷材㈠采用胶粘剂施工时，⑴短边搭接：满粘法80mm，空铺、点粘、条粘时100mm；⑵长边搭接：满粘法施工时为80mm，空铺、点粘、条粘时100mm。㈡采用单缝焊接时，卷材的搭接宽层为60mm，有效焊接宽度不小于25mm；采用双缝焊时，卷材的搭接宽度为80mm，有效焊接宽度为10mm×2+空腔宽。地下防水工程满足GB50108-2001《地下工程防水技术规范》要求，两幅卷材的长边和短边不应小于100mm。
5、采用热焊接法施工时注意不得有漏焊、跳焊、烧焦或掣接不牢现象，焊接时不得损害非焊接部位的卷材。
6、防水层在平面板与墙体转角处，卷材的搭接应留在平硅板上，距墙体不应小于600mm。相邻两幅卷材的接缝要错开三分之一的宽度。
7、 整个防水层完工后，对铺设卷材作全面质量检查，如有损坏或粘贴不良，应及时作修补处理，只有经过严格的自检合格后才能交付。
8、严禁在雨雪天露天施工，5级风以上不宜施工。

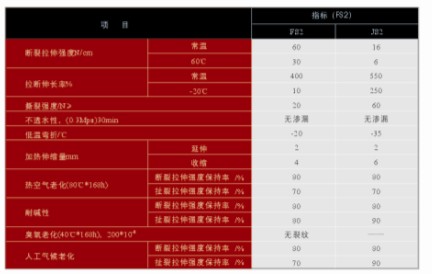

技术指标 （执行标准：GB18173.1-2006）
贮存须知
1、不同类型、规格产品应分别堆放，不应混杂。
2、避免日晒、雨淋。贮存温度不应高于45℃，平放贮存高度不超过五层，立放单层堆放。
3、禁止与酸、碱、油类及有机溶剂等接触。
4、运输时防止倾斜或挤压，必要时加盖布。
5、在正常贮存运输条件下，保存期自生产之日起为一年。
产品名称： FD-EVA高分子复合防水卷材
