FD-TPO防水卷材

    “佛达牌”TPO防水卷材是一种以聚乙烯树脂为基料，采用先进聚合技术和特定配方制成的片状热橡塑弹性防水材料，是近几年在美国和欧洲盛行的一种新材料，配料中不含增塑剂，不存在因增塑剂迁移而变脆。具有拉伸强度大，耐穿性好，抗紫外线强，表面光滑、高反射率且耐污染等综合特点。易加工，可焊接、施工方便，完全回收，绿色环保的新型防水材料。

主要特点

    1、耐候性：超强的耐紫外线，耐自然老化能力，防水效果长达50年。
    2、不含增塑剂，所以没有其他卷材因增塑剂渗出、迁延儿引起的快速老化现象，使得卷材寿命更长。
    3、优异的抗穿刺性能。
    4、热风焊接施工。焊缝的粘接强度比卷材本身更高，使整个防水层形成一个整体。
    5、优异的低温抗冲击性能。
    6、优异的耐化学物质性能，包括各种酸、碱、油脂，并且对细菌、真菌、藻类引起的降解具有良好的抵抗力。
    7、耐根系渗透性好，可做成种植屋面。
    8、高撕裂强度、高断裂延伸性，具有良好的抗变形能力。
    9、环保且可循环利用。
    10、可做成浅白色、白色或彩色，浅白色能反光隔热；白色的TPO日光反射率高于80%，避免城市热岛效应；彩色能美化环境。。

     由于TPO卷材超强的抗老化能力，和其他特点，我们推荐最主要应用于轻钢、混凝土等外露型屋面防水，或种植屋面系统。
 规格型号

注意事项

     1、操作人员必须经过培训才能上岗；2、严禁穿带钉鞋人员进入TPO卷材施工现场；3、施工过程中要注意现场保护，防止被风吹起；4、严格用钩针逐点检查焊接质量，看有无漏焊、跳焊现象；5、施工现场不准抽烟。

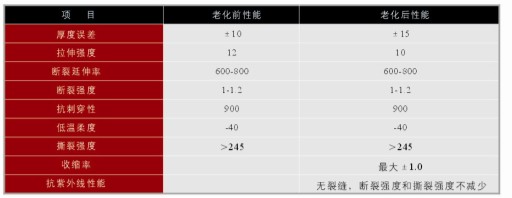

技术指标

施工方法

     1、机械固定法
     TPO防水卷材最典型的模式是，先用机械固定法将卷格固定在屋面板上，卷材与基面空铺，邻接的卷材相互交叠，遮盖住金属固定件，然后再用热风焊接机进行焊接，从而形成一个整体。主要用于平屋面或种植屋面的施工。
     2、满粘法
     当屋顶倾角过高或园屋面等对抗风要求较高时，除上述机械固定和热风焊接步骤外，将卷材与基层之间用粘合剂满粘在一起。

施工工艺

    1、TPO卷材防水系统的搭接应为热风焊接。
    2、平面施工
    ◆首先进行放线，卷材的铺设方向应与压型钢板波纹方向垂直，施工时首先要进行预铺，把自然疏松的卷材按轮廓布置在基层上，平整顺直，不得扭曲，搭接宽度为5cm（采用自动焊接机焊接时搭接宽度为8cm），并进行适当的剪裁，按设计固定件位置安装固定件。对于四周部位卷材的需粘结部分或细部需要粘结的部位，根据实际情况将其折叠，从折叠处分别在卷材和基层表面，按建议用胶量用胶涂一层胶粘剂，待胶粘剂半干燥且不粘手时，使预粘面合拢，压实，然后再把另外没有折叠的部分折叠起来如前所述，依次类推。
     ◆焊接搭接边时，搭接宽度为50~80mm，用手动焊枪或自动焊机均匀施焊，焊接处材料表面要求：应擦拭干净表面的水珠、油污及脏物。大面积卷材铺设完毕后进行细部卷材的处理。
     3、平面施工
    ◆铺设防水层的构筑物立面应密实、平整，不得有酥松、脱落现象，无棱角和尖锐杂物。首先进行合理铺设规划，先铺大面后做细部。
    ◆铺设TPO卷材的建筑物立面基层应干燥，满足粘结要求，里面原则上应采用粘结铺设，施工方法同平面。
    4、细部处理
    ◆卷材收头：TPO防水卷材收头处应用专业手头压条和配套螺钉固定，并用密封膏密封。
    ◆阴阳角处理：阴阳角处以焊接法增铺附加卷材，附加卷材按根据具体形状折叠、裁剪后焊接。应优先采用阴阳角预制件。
    ◆TPO防水卷材的施工质量及验收标准可参照相关规范执行，施工焊接质量检测方法为：
    自动焊机焊缝焊接：焊机压力为500~550N左右，温度为500~550℃，焊接速度为1.5~2m/min，具体情况视现场条件（温度、湿度）而定。
